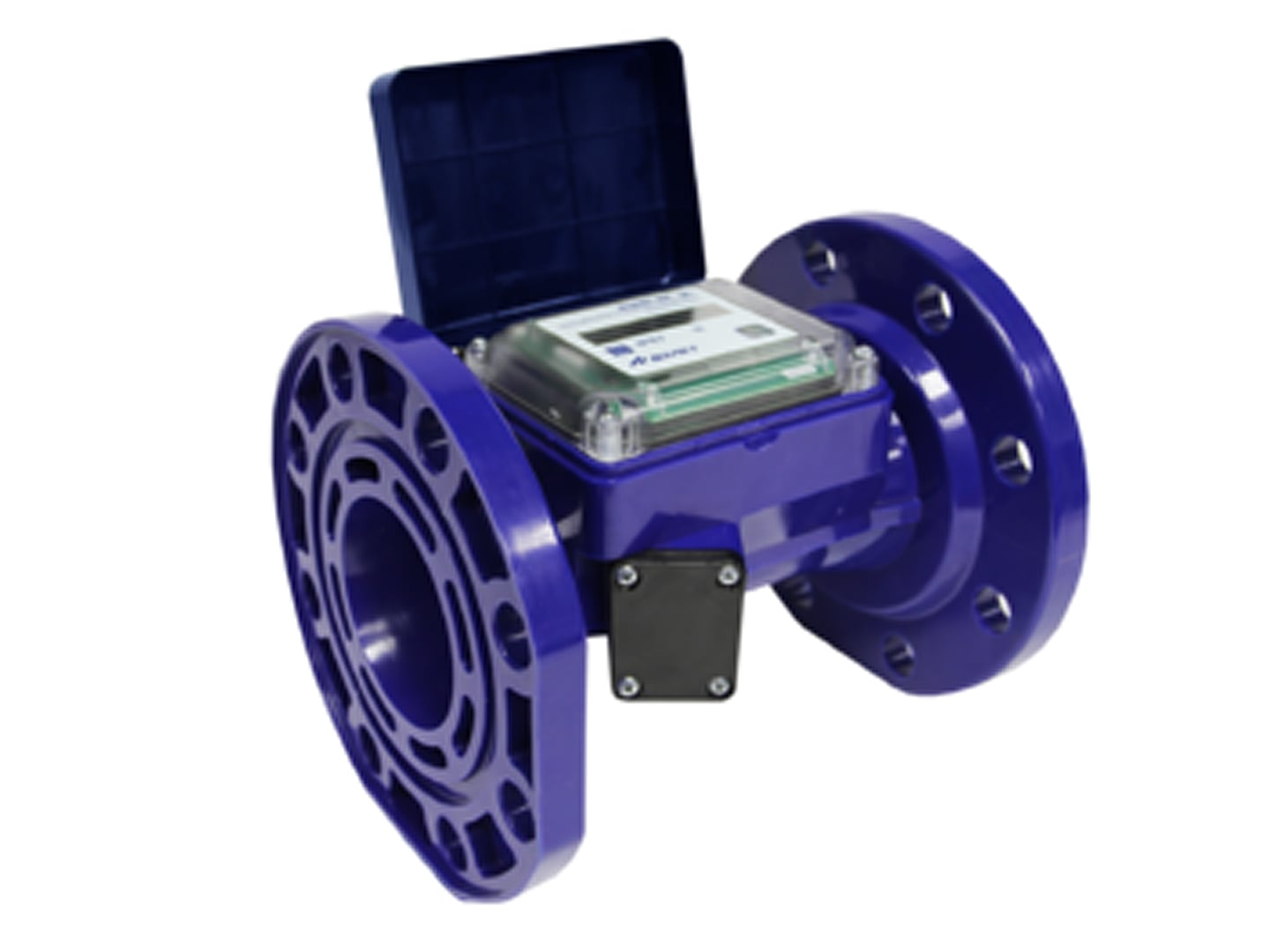

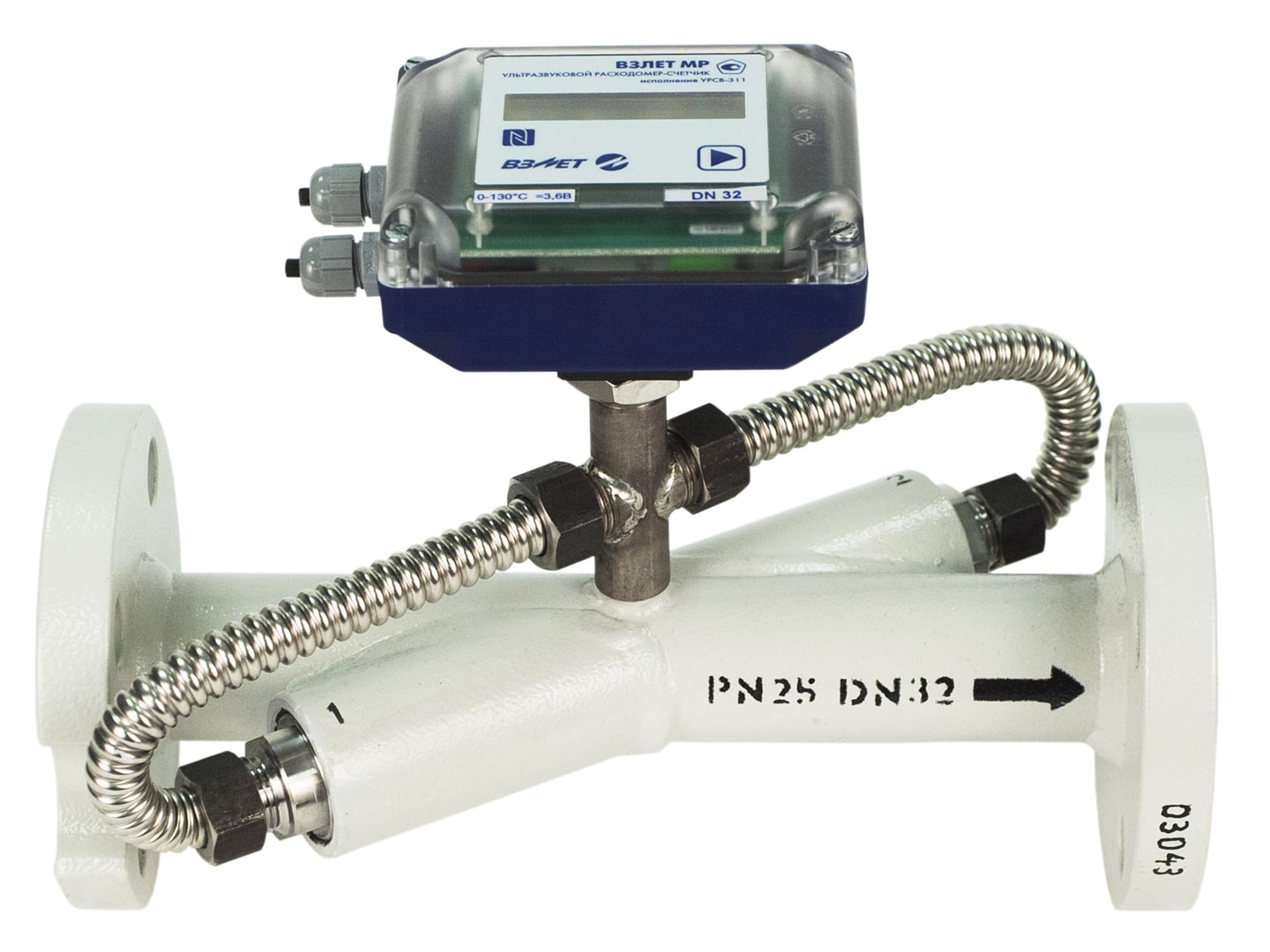

Предназначен для измерения среднего объемного расхода и объема реверсивных потоков холодной и горячей воды.
Цена по запросу
Вас интересует данный товар? Позвоните нам по телефонам +7 3852 55-66-88, +7 963 502 2010, напишите нам сообщение или закажите обратный звонок.
Описание
Отличительные особенности:
- не требует настройки на объекте;
- полнопроходной расходомер без потерь давления на измерительном участке;
- не требуется установка фильтра;
- вывод информации на универсальный выход с возможностью выбора режима работы (импульсного, частотного или логического), а также на логический выход;
- степень защиты IP67 или IP68 по заказу;
- не зависит от наличия внешнего питания.
Вывод информации:
- в виде импульсов с нормированным весом и логического сигналов;
- на символьный жидкокристаллический индикатор (по заказу);
- по последовательному интерфейсу RS-485 (по заказу);
- по последовательному интерфейсу M-Bus (по заказу);
- по интерфейсу Wireless M-Bus (по заказу);
- по беспроводному интерфейсу NFC.
Характеристики
Технические характеристики
| Характеристика | Значение | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр, DN | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Максимальный измеряемый средний объемный расход жидкости, Qmax, м3/ч | 14 | 23 | 35 | 60 | 90 | 140 | 220 | 320 | 566 | 885 | 1290 |
| Минимальный измеряемый средний объемный расход жидкости, Qmin, м3/ч | 0,1 | 0,2 | 0,3 | 0,5 | 0,7 | 1,1 | 1,8 | 2,5 | 4,5 | 7,1 | 10,15 |
| Относительная погрешность измерения расхода (объема), % | ±(0,95+0,1/V*) | ||||||||||
| Порог чувствительности, м3/ч | 0,02 | 0,04 | 0,06 | 0,1 | 0,15 | 0,23 | 0,35 | 0,5 | 0,1 | 1,5 | 2,1 |
| Давление в трубопроводе, МПа | не более 2,5 | ||||||||||
| Диапазон температуры жидкости, °С | от 0 до 90, от 0 до 130 (до 160 по заказу) | ||||||||||
| Напряжение питания расходомера | 3,6 В от встроенной литиевой батареи** | ||||||||||
| Глубина архивов измерительной информации, записей: | |||||||||||
| - часового | 1440 | ||||||||||
| - суточного | 460 | ||||||||||
| - месячного | 48 | ||||||||||
| Потребляемая мощность, Вт | не более 1,5 | ||||||||||
| Средняя наработка на отказ, ч | 75 000 | ||||||||||
| Средний срок службы, лет: | |||||||||||
| - при автономном питании | не менее 10 | ||||||||||
| - при внешнем питании | не менее 12 | ||||||||||
| Гарантийный срок эксплуатации, мес | 25 | ||||||||||
*v - скорость потока, м/с
** по заказу 24В от внешнего источника питания
